空調電容器拆解（高清圖）與詳細講解故障原因

發布時間： 2022-02-07

瀏覽次數： 5058 次

熱門標簽：

貼片保險絲陶瓷管保險絲功率貼片電阻玻璃管保險絲精密貼片電阻防浪湧電阻超小型保險絲溫度保險絲電力保險絲自恢複保險絲合金電阻保險絲貼片電阻華德合金電阻MSH係列車規貼片電阻低阻值貼片電阻華德合金電阻HTE係列華德合金電阻MSTC係列華德合金電阻STE係列晶圓電阻保險電阻貼片電容村田貼片電容靜電保護器件碩凱ESD 碩凱TVS 大毅合金電阻RLP係列大毅合金電阻RLM係列華德合金電阻SFCA係列華德合金電阻HFCL係列

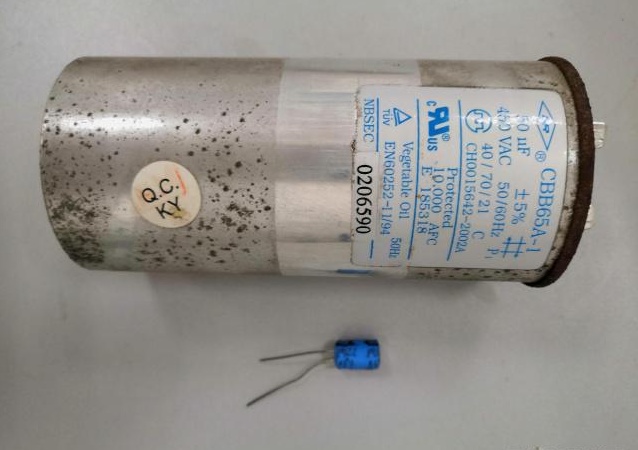

之前介紹了電容器的原理、結構和分類。不同的分類方法可以分為不同的類別。例如，根據介質和材料的不同，分為陶瓷電容器、雲母電容器、雲母電容器、紙電容器等，根據極性的不同，分為無極性電容器和正負極性電解電容器。電解電容器的容量遠大於非極性電容器。左側非極性電容器為50微米法，右側電解電容器為220微米法。

   拆卸左側的非極性電容器，查看內部結構並嚐試找出原因。該電容器是空調室外機的壓縮機起動電容器。許多空調打開後不會製冷或加熱。其中很多都是由電容器故障引起的。在實踐中，我還發現辦公室空調在冬天不會發熱，室外機壓縮機也不會啟動。查詢相關數據後，我猜測電容器可能損壞，更換後恢複正常。
   這種電容器的體積相對較大，其容量與電解電容器相比少得可憐。讓我們先看看電容器標簽上各種參數的含義。Cbb65a-1代表金屬化有機薄膜啟動電容器。450VAC，表示交流450V的額定電壓（工作電壓不得超過450V）。工作頻率為50或60 Hz，容量誤差為±5％。產品已通過10000 AFC性能認證。
   切斷剪線鉗的上邊緣，油就會流出。底部有些腫脹。據推測，內部壓力很大。開一個小缺口，油就會噴出來。引線焊接在上蓋的引線柱上，電容器芯用塑料蓋保護，以防止與鋁殼接觸。此外，上蓋上還有一個凸起的焊點。從包裝工藝的角度來看，應先將其封裝，然後從上蓋的小孔注入蓖麻油（從電容器製造商那裏發現蓖麻油），然後焊接並密封注入口。
   電容器底部可見防爆槽（電容器底部可見防爆槽）。內部蓖麻油已經變紅，加熱和老化了很長時間。拆開電容器芯後，發現有機膜兩側有一層鋁箔。鋁箔隻能從一側到邊緣，以防止短路。

從電容器芯上拆下幾圈後，發現一些鋁箔顏色很淺，懷疑鋁粉脫落，這應該是電容器容量降低的原因。以上是空調電容器的拆卸。通過拆卸，我們可以看到電容器的內部結構和製造方法，這也有助於我們了解電容器容量損失或故障的原因。如果空調壓縮機沒有啟動，可以考慮更換啟動電容器試試。可能會有意想不到的驚喜，省錢，增加知識。
