村田貼片電容的生產工藝一流程做個簡單的介紹
Time 發布時間： 2022-02-10
Views 瀏覽次數： 1995 次
    每個電子產品都有一個生產過程，貼別是大品牌如村田貼片電容也不例外。一個小電容就可以發揮這麽大的作用。很多項目都很好奇貼片電容是怎麽生產出來的？貼片電容的製造工藝非常複雜，涉及的步驟很多。很多非專業人士很難了解貼片電容的生產過程。給大家講一下貼片電容的生產流程是怎樣的：
    1、混合：陶瓷粉末與粘合劑和溶劑混合製成漿料，便於混合材料。
    2、流延：將漿料倒入傳送帶至幹燥箱中，對陶瓷帶進行幹燥。然後分割成方形塊，人們常常稱為表。他們的薄片厚度參數決定了電容器的額定電壓。
    3、絲網印刷和套印：陶瓷材料和金屬粉末一起組成混合溶劑電極油墨。現在使用絲網印刷工藝將電極印刷在陶瓷板上。
    4、質感：貼片電容壓力作用在疊層上，將所有單獨的層融合，形成整體結構，稱為貼片電容。
    5、分割：單獨的貼片電容被切割成芯片。這部分現在處於所謂的綠色狀態。
    6、燒製：零件在窯內用傳送帶慢慢燒製。溫度是貼片式電容器非常重要的參數。
    7. 終端：終端提供第一層電容器的電氣和機械連接。金屬粉末與溶劑和玻璃粉混合製成端接油墨。每個端子的電容器都浸有墨水，零件在窯內發身。
    8、電鍍：采用電鍍工藝，終端是一層鎳。鎳是端接和鍍錫之間的阻擋層。錫用於防止鎳氧化。
    9、測試：使用專業工具測試，對數值進行排序，檢驗貼片電容是否合格。
返回列表
新品推薦
貼片保險絲
尺寸範圍：0603~1032
電流：500mA~60A
電壓：32V~250V
特性：一次性
安規：齊全
材質：陶瓷
了解詳情
功率貼片電阻
尺寸範圍：0402~2512
阻值：所有阻值
功率：0.125W~2W
精度：0.1%,0.5%,1%,5%
溫漂：100ppm及其他
材質：厚膜電阻,薄膜電阻
了解詳情
精密貼片電阻
尺寸範圍：0201~2512
阻值：1R~10M
功率：0.0125W~2W
精度：0.01%,0.05%,0.1%,0.5%,1%
溫漂：1ppm~75ppm
材質：厚膜電阻、精密電阻、薄膜電阻
了解詳情
防浪湧電阻
尺寸：0201~2512
精度：±0.01%、±0.05%、±0.1%、±0.25%、±0.5%、±1%
功率：1/32W、1/16W、1/10W、1/8W、1/5W、1/4W、1/2W等
阻值範圍：1~3M可選
TCR(溫度係數)：±5、±10、±15、±25、±50PPM/℃
了解詳情
超小型保險絲
尺寸範圍：8*5*4~8*8*4~*8.5*8
電流：100mA~10A
電壓：125V~250V
特性：一次性
安規：認證齊全
材質：塑料
了解詳情
溫度保險絲
尺寸範圍：4.3*11~6*6*2
電流：2A~15A
電壓：250V
特性：一次性
安規：認證齊全
材質：
了解詳情
電力保險絲
尺寸範圍：齊全
電流：200mA~100A
電壓：150V~1000V
特性：一次性
安規：認證齊全
材質：陶瓷
了解詳情
自恢複保險絲
尺寸：齊全
電流：0.1A~9A
電壓：見規格書
特性：可恢複
安規：有
材料：高分子
了解詳情
天二合金電阻MA係列
尺寸範圍：1206~4527
阻值：0.2mR~1R
功率：0.5W~4W
精度：0.5%，1%
溫漂：50ppm
材質：金屬合金
了解詳情
天二合金電阻MR係列
尺寸範圍：0805~4527
阻值：0.2mR~750mR
功率：0.5W~4W
精度：0.5%，1%
溫漂：50ppm
材質：金屬合金
了解詳情
華德合金電阻MSH係列
尺寸範圍：2512
阻值：1mR~50mR
功率：2W~3W
精度：0.5%，1%
溫漂：50ppm
材質：金屬合金
了解詳情
車規貼片電阻
尺寸範圍：0201~2512
阻值：係列阻值
功率：0.125W~2W
精度：0.1%,0.5%,1%,5%
溫漂：100ppm及其他
材質：厚膜車規電阻與薄膜精密車規電阻
了解詳情
低阻值貼片電阻
尺寸範圍：0402~2512
阻值：2mR~990mR
功率：0.125W~3W
精度：0.5%,1%,5%
溫漂：100ppm及其他
材質：厚膜電阻,薄膜電阻
了解詳情
華德合金電阻STE係列
尺寸範圍：0603~4527
阻值：2mR~750mR
功率：0.5W~5W
精度：0.5%，1%
溫漂：50ppm
材質：陶瓷合金
了解詳情
晶圓電阻
尺寸範圍：0204~0207
阻值：係列阻值
功率：0.25W~2W
精度：0.1%,0.5%,1%,5%
溫漂：75ppm及其他
材質：炭膜晶圓電阻與金屬膜晶圓電阻
了解詳情
排阻，貼片排阻
尺寸範圍：0402~1206
阻值：所有阻值
功率：0.125W~0.25W
精度：1%,5%
溫漂：100ppm及其他
材質：厚膜電阻
了解詳情
保險電阻
尺寸範圍：0204~0309
阻值：1R~2K
功率：1/16W~3W
精度：0.5%，1%，5%
溫漂：200ppm及其他
材質：
了解詳情
貼片電容
了解詳情

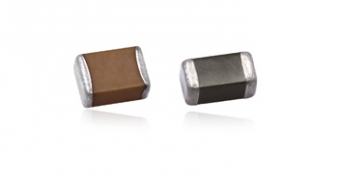

村田貼片電容
