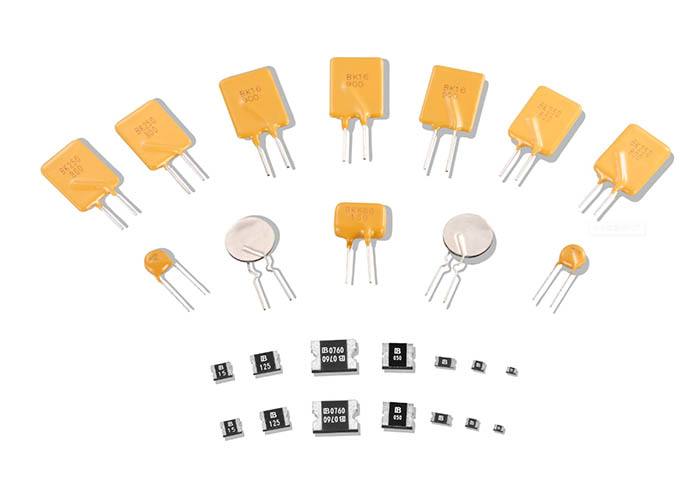

自恢複保險絲符號說明和選型指南介紹
Time 發布時間： 2022-02-25
Views 瀏覽次數： 2258 次
Ih  25攝氏度環境溫度下Ih自恢複保險絲元件的最大工作電流

It  自恢複保險絲在25攝氏度的環境溫度下啟動最小電流。
Imax  自恢複保險絲可以承受最大電流。
Pdmax  自恢複保險絲元件在工作狀態下的消耗效果
Vmax  自恢複保險絲元件的最大工作電壓
Vmaxi 自恢複保險絲元件在阻塞狀態下的電壓
Rmin  自恢複保險絲元件在工作前的初始最小電阻
Rmaxi  自恢複保險絲元件在工作前的初始最大電阻
二、自恢複保險絲選型指南
1、列出設備線路上的平均工作電流(I)和最大工作電壓(V)。
2、列出工作環境溫度的正常值和範圍，並根據還原速率計算正常電流Ih(詳見環境溫度和電流值還原速率表)。
  Ih =平均工作電流(I)，環境溫度和電流值的降低。
3、根據L、V值、產品種類、安裝方式選擇自修複保險絲係列。
4、所選自恢複保險絲的I值必須小於或等於Ih。額定電流是在一定條件下給出的。如果要求自恢複保險絲在較寬的溫度範圍內工作，應該有一定的裕度。一般可以取1.5-2次。
5、Vmax是指擊穿電壓，可使用交流電和直流電。
6、保護運行時間與電流成反比，但至少是額定電流的兩倍，類似於保險絲管。
7、因為半導體聚合物器件，所以開關的數量不會少。
8、使用時，要注意它的導通電阻。額定電流越大，電阻越小，高壓型電阻就較大。
