華德電流感應四端口電阻器的參數介紹_華德電阻
Time 發布時間： 2022-03-09
Views 瀏覽次數： 1307 次
Substrate / 基板 Alumina ceramic (alumina 96%) /華德電阻 氧化鋁陶瓷基板 (氧化鋁含量達 96%)。

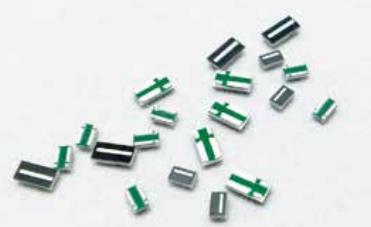

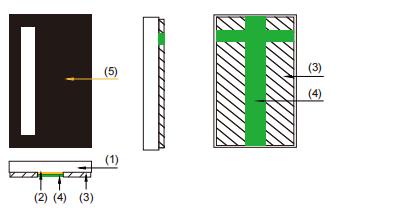

No. 號碼 Material / 材質 Description / 說明 實物圖
① Substrate / 基板 Alumina ceramic (alumina 96%) / 氧化鋁陶瓷基板 (氧化鋁含量達 96%)
② Resistive element / 電阻本體 Alloy / 合金
③ Terminal electrode / 端電極 Sn、Ni、Cu / 錫、鎳、銅
④ Protective coating / 保護防焊層 Flame-retardant epoxy, meets
UL-94-V0 requirements(green) / 防火級環氧樹脂,符合UL- 94-V0 要求(綠色)
⑤ Marking coating /
文印防焊層		 Flame-retardant epoxy, meets
UL-94-V0 requirements (black) /
防火級環氧樹脂,符合UL- 94-V0 要求(黑色)

Standard Specification / 華德電阻規格標準
產品/係列 型號 Pr (Watt) Ro (mΩ) Rt (%) TCR (ppm)
Power rating at
70ºC or below
在環境溫度70ºC
以下時的額定功率		 Device normal
resistance
元件在室溫下的電阻		 Normal resistance
tolerance
元件在室溫下的
電阻誤差範圍		 Temperature coefficient
of resistance
電阻溫度係數
HFCL係列 0603-□-0W33-R-□□□-□ 0.33 1~25 ±0.5,±1 ±50~±200
1206-□-1W0-R-□□□-□ 1.0 0.5~25 ±0.5,±1 ±50~±200

Device and Pad - Layout Dimensions / 華德電阻與焊墊建議尺寸
Unit(單位): mm Size / 尺寸 L1 W1 T L2 W2 L3/min V E
HFCL-係列 0603 0.8±0.15 1.6±0.2 0.55±0.1 0.18 0.93 0.5 0.23 0.4
1206 1.6±0.2 3.2±0.2 0.6±0.2 1.3 2.29 0.6 0.7 0.4
以上是華德電阻參數，Raybet雷竞技雷电竞官网有現存貨源，歡迎谘詢采購請聯係在線客服
