我們常說的貼片電阻 (SMD Resistor)叫"片式固定電阻器"(Chip Fixed Resistor)，又叫"矩形片狀電阻"(Rectangular Chip Resistors)，是由公司發明並最早推出市場的。特點是耐潮濕，耐高溫，可靠度高，外觀尺寸均勻，精確且溫度係數與阻值公差小。

按生產工藝分厚膜(Thick Film Chip Resistors)(精度範圍±0.5% ~ 10%)、薄膜(Thin Film Chip Resistors )(精度範圍±0.01%～±1%)兩種。
厚膜是采用絲網印刷將電阻性材料澱積在絕緣基體(例如玻璃或氧化鋁陶瓷)上，然後燒結形成的。我們通常所見的多為厚膜片式電阻，精度範圍±0.5% ~ 10%，溫度係數:±50PPM/℃ ~ ±400PPM/℃。薄膜是在真空中采用蒸發和濺射等工藝將電阻性材料澱積在絕緣基體工藝(真空鍍膜技術)製成，特點是低溫度係數(±5PPM/℃)，高精度 (±0.01%～±1%)。
封裝有：0201，0402，0603，0805，1206，1210，1812，2010，2512。其常規係列的精度為5%，1%。阻值範圍從0.1歐姆到20M歐姆。標準阻值有E24，E96係列。功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。
目前絕大部分電子產品，以0603、0805器件為主；以手機，PDA為代表的高密度電子產品多使用0201、0402的器件；一些要求穩定和安全的電子產品，如醫療器械、汽車行駛記錄儀、稅控機則多采用1206、1210等尺寸偏大的電阻。
台灣國巨（Yageo）公司為世界上第一大生產商。日本企業則生產一些如0201、0402、高精度、高電壓，具有工藝難度，利潤高的係列。台灣及國內工廠則多生產些常規係列。零售市場多見為一些台灣廠和國產的品牌，如、、、厚生、麗智、美隆。
二. 貼片電阻常見封裝
貼片電阻常見封裝有9種，用兩種尺寸代碼來表示。

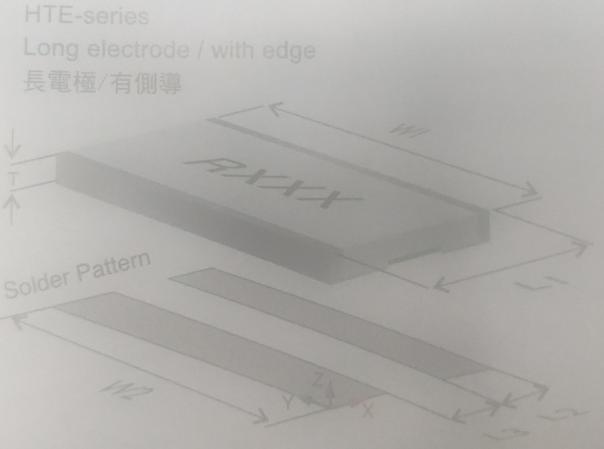

一種尺寸代碼是由4位數字表示的EIA(美國電子工業協會)代碼，前兩位與後兩位分別表示電阻的長與寬，以英寸為單位。我們常說的0603封裝就是指英製代碼。另一種是米製代碼，也由4位數字表示，其單位為毫米。下表列出貼片電阻封裝英製和公製的關係及詳細的尺寸：

英製 (inch)	公製 (mm)	長(L) (mm)	寬(W) (mm)	高(t) (mm)	a (mm)	b (mm)
0201	0603	0.60±0.05	0.30±0.05	0.23±0.05	0.10±0.05	0.15±0.05
0402	1005	1.00±0.10	0.50±0.10	0.30±0.10	0.20±0.10	0.25±0.10
0603	1608	1.60±0.15	0.80±0.15	0.40±0.10	0.30±0.20	0.30±0.20
0805	2012	2.00±0.20	1.25±0.15	0.50±0.10	0.40±0.20	0.40±0.20
1206	3216	3.20±0.20	1.60±0.15	0.55±0.10	0.50±0.20	0.50±0.20
1210	3225	3.20±0.20	2.50±0.20	0.55±0.10	0.50±0.20	0.50±0.20
1812	4832	4.50±0.20	3.20±0.20	0.55±0.10	0.50±0.20	0.50±0.20
2010	5025	5.00±0.20	2.50±0.20	0.55±0.10	0.60±0.20	0.60±0.20
2512	6432	6.40±0.20	3.20±0.20	0.55±0.10	0.60±0.20	0.60±0.20

Note：我們俗稱的封裝是指英製。
三. 貼片電阻阻值規格
3.1 E-24標注方法
E-24標注法有兩位有效數字，精度在±2%（-G），±5%（-J），±10%（-K）
A. 常用電阻標注
XXY XX代表底數，Y代表指數
例如
470 = 47Ω
103 = 10kΩ
224 = 220kΩ
B. 小於10歐姆的電阻的標注
用R代表單位為歐姆的電阻小數點，用m代表單位為毫歐姆的電阻小數點
例如
1R0 = 1.0Ω
R20 = 0.20Ω
5R1 = 5.1Ω
R007 = 7.0mΩ
4m7 = 4.7mΩ
3.2 E-96標注方法
E-96標注法有三位有效數字，精度在±1%（-F)
A. 常用電阻標注
XXXY XXX代表底數，Y代表指數
例如
4700 = 470Ω
1003 = 100kΩ
2203 = 220kΩ
B. 小於10歐姆的電阻的標注
用R代表單位為歐姆的電阻小數點，用m代表單位為毫歐姆的電阻小數點
例如
1R00 = 1.00Ω
R200 = 0.200Ω
5R10 = 5.10Ω
R007 = 7.00mΩ
4m70 = 4.70mΩ
3.3 E-96 Multiplier Code標注法
XXY
XX 代表底數的代碼，具體數值可從Multiplier Code表中查找
Y 代表指數的代碼，具體數值也要從Multiplier Code表中查找
例如：
18A = 150Ω
02C = 10.2kΩ
