0603貼片電阻對比表_貼片電阻參數介紹
Time 發布時間： 2022-03-22
Views 瀏覽次數： 1889 次

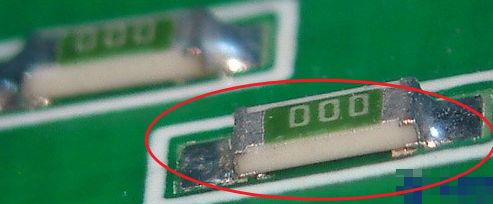

    貼片電阻器是在真空條件下，在陶瓷襯底上濺射一層合金電阻膜，再加上玻璃保護層和三層電鍍而成。可靠性高，外觀尺寸均勻，精度高，溫度係數和電阻值公差小。
    貼片電阻器的特性：
    小體積,輕重量並且適用於回流焊和波峰焊；可靠性高和電氣性能穩定和裝配成本低，與自動安裝設備配套；高機械強度和優越的高頻特性。
    零件規格：
    零件規格是零件的外形尺寸。自SMT發展以來，為了便於操作，行業已經形成了標準零件係列，所有零件供應商都是按照該標準製造的。
    標準件的尺寸可以用英製和公製表示，如下表所示：
    英文符號1 2 0 6   0 8 0 5   0 6 0 3   0 4 0 2
    公製符號3 2 1 6   2 1 2 5   1 6 0 8   1 0 0 5
    意思是：
    長：1.2英寸（3.2毫米）寬：0.6英寸（1.6毫米）
    長：0.8英寸（2.0毫米）寬：0.5英寸（1.25毫米）
    長：0.6英寸（1.6毫米）寬：0.3英寸（0.8毫米）
    長：0.4英寸（1.0毫米）寬：0.2英寸（0.5毫米）
    1.102是5％精度電阻值的表達式：
    前兩位代表有效數字，第三位代表零的數量。基本單位為Ω，102=1000Ω=1KΩ。
    2.1002是1％電阻值的表達式：
    前三位代表有效數字，第四位代表零的數量。基本單位為Ω，1002=10000Ω=10KΩ。
    3.小時點用"R"來表示。
    和占據一個有效數字，另外兩個是有效數字。
    例如，“2R4”=“2.4Ω”；“R15”=“0.15Ω”。
    工作溫度範圍（貼片電阻器）為-55-+125℃，尺寸與最大工作電壓有關：0 2 0 1MIN，50V的型號是0 4 0 2和0 6 0 3，150V是0 8 0 5型號的電壓，200V為其他尺寸。
