插入式自恢複保險絲額定電流與溫度的關係
Time 發布時間： 2022-06-02
Views 瀏覽次數： 1374 次

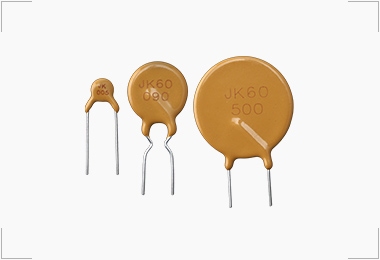

     插入式自愈保險絲的幾個重要參數：最大電壓Vmax、最大電流Imax、保持電流Ihold和動作電流iTrip。這兩個默認值是正常溫度25℃下的數據，以及啟動機器一小時後動作時產生的功率PD、最小內阻rimin、最大內阻rimax和最大內阻r1max。在選擇插入式自恢複保險絲時，我們不僅要考慮上述主要參數，還要考慮板的工作環境溫度，因為的額定電流值在不同的工作環境溫度下是不同的。接下來，我們將詳細了解插入式自恢複保險絲的額定電流和溫度之間的關係。

    A16-100，本型號保險絲為插入式自愈保險絲，常溫（25℃）下額定電流為1.0A；工作環境溫度為0℃時，該料號插件自恢複保險絲的額定電流為常溫下的120％，即1.2A；工作環境溫度為-20℃時，插件自恢複保險絲的額定電流為常溫下的130％，即1.3A；當工作環境溫度為-40℃時，該料號插件自恢複保險絲的額定電流為常溫下的145％，即1.45a。當工作環境溫度為+40℃時，該料號插件自恢複保險絲的額定電流為常溫下的88％，即0.88a；當工作環境溫度為+50℃時，該料號插件自恢複保險絲的額定電流為常溫下的80％，即0.80a；當工作環境溫度為+60℃時，該料號插件自恢複保險絲的額定電流為常溫下的71％，即0.71a；當工作環境溫度為+70℃時，該料號插件自恢複保險絲的額定電流為常溫下的66％，即0.66a；當工作環境溫度為+85℃時，該料號插件自恢複保險絲的額定電流為常溫下的56％，即0.56a。
