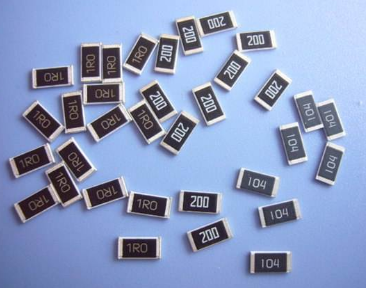

次 貼片式電阻（SMD Resistor）是中的一種，是將金屬粉和玻璃釉粉混合，采用絲(si) 網印刷法印在基板上製成的電阻器，它具有耐潮濕、耐高溫、溫度係數小等特點。下麵將會(hui) 介紹貼片電阻分類和貼片電阻規格表。
1、貼片電阻分類
普通貼片式電阻器、零歐貼片式電阻器，低阻貼片式電阻器、高阻貼片式電阻器、高壓貼片式電阻器、高頻貼片式電阻器、功率貼片式電阻器、精密貼片式電阻器、高穩定型貼片式電阻器等多種類型。
按照結構形式分為(wei) 矩形貼片式電阻和圓柱形貼片式電阻：矩形帖片式電阻器主要應用於(yu) 頻率較高領域。圓柱形貼片式電阻器實質上是將插孔式電阻引腳去掉而形成的，具有高頻特性差、噪聲低等特點。
按照製作材料分為(wei) 薄膜貼片式電阻器和厚模貼片式電阻器兩(liang) 類：厚膜貼片式電阻器是應用最為(wei) 廣泛的一種電阻器，厚膜貼片式電阻器是在真空中鍍上一層合金電阻膜於(yu) 陶瓷極板上，再加玻璃材料保護層及三層電鍍而成。
厚膜貼片電阻器又可分為(wei) 精密貼片式電阻器、貼片式排阻、貼片式網絡電阻等幾種類型。其精度範圍一般為(wei) 正負（0.5——10）%；溫度係數為(wei) 正負50ppm——正負400ppm。薄膜貼片式電阻器是采用真空濺射或蒸發等工藝將電阻型材料積澱在絕緣基體(ti) 上製成，具有低溫度係數（正負5ppm——正負50ppm）和高精度（正負（0.01——1）%）等特點.
2、貼片電阻規格表
EIA（美國電子工業(ye) 協會(hui) ）對電阻元件的規格進行了定義(yi) ，其中電阻器標稱值和允許偏差定義(yi) 了7個(ge) 類別，其中E24係列為(wei) 普通貼片式電阻器，E48，E96，E192係列為(wei) 精密貼片式電阻器。

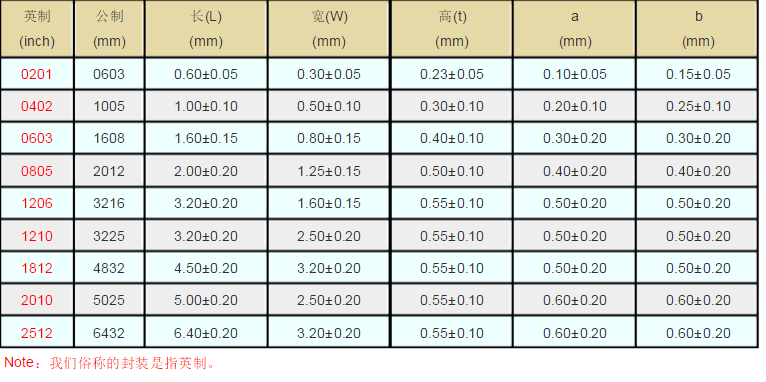

貼片電阻常見封裝有9種，用兩(liang) 種尺寸代碼來表示。一種尺寸代碼是由4位數字表示的EIA(美國電子工業(ye) 協會(hui) )代碼，前兩(liang) 位與(yu) 後兩(liang) 位分別表示電阻的長與(yu) 寬，以英寸為(wei) 單位。我們(men) 常說的0603封裝就是指英製代碼。另一種是米製代碼，也由4位數字表示，其單位為(wei) 毫米。下表列出貼片電阻封裝英製和公製的關(guan) 係及詳細的尺寸：
以上就是貼片電阻規格表及其分類，貼片電子元器件簡稱SMT元器件，SMT（Surface Mounted Technology）意為(wei) 表麵組裝技術，是目前電子組裝行業(ye) 裏最流行的一種技術和工藝。SMT元器件的特點是組裝密度高、電子產(chan) 品體(ti) 積小、重量輕，貼片元器件的體(ti) 積和重量隻有傳(chuan) 統插裝元件的十分之一左右，一般采用SMT元器件之後，電子產(chan) 品體(ti) 積縮小40%——60%,重量減輕60%——80%。
