本文從尺寸，特性和材料介紹大功率貼片電阻
發布時間： 2022-08-22
瀏覽次數： 1276
次
熱門標簽：
貼片保險絲
陶瓷管保險絲
功率貼片電阻
玻璃管保險絲
精密貼片電阻
防浪湧電阻
超小型保險絲
溫度保險絲
電力保險絲
自恢複保險絲
合金電阻
保險絲
貼片電阻
華德合金電阻MSH係列
車規貼片電阻
低阻值貼片電阻
華德合金電阻HTE係列
華德合金電阻MSTC係列
華德合金電阻STE係列
晶圓電阻
保險電阻
貼片電容
村田貼片電容
靜電保護器件
碩凱ESD
碩凱TVS
大毅合金電阻RLP係列
大毅合金電阻RLM係列
華德合金電阻SFCA係列
華德合金電阻HFCL係列
大功率貼片電阻具有體(ti) 積小、重量輕、安裝密度高，抗震性強．抗幹擾能力強，高頻特性好，在25瓦-100°C外殼溫度的散熱器安裝，TO-247型功率封裝，單M3螺絲(si) 安裝到散熱片，塑殼保護的和易於(yu) 安裝等優(you) 點，應用在電源供應器的柵極電阻，緩衝(chong) 器，CRT顯示器的負載和傾(qing) 銷電阻，終端電阻RF功率放大器等。

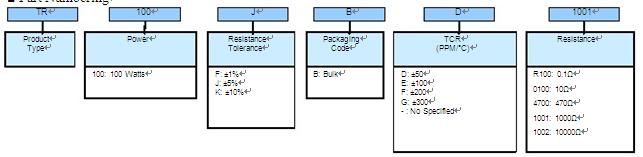

貼片大功率電阻型號：
施工
貼片大功率電阻尺寸
|
類型 |
重量(g)(1000pcs) |
|
TR100 |
3381 |

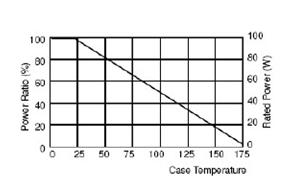

貼片大功率電阻降額曲線
貼片大功率電阻電氣特性規範
|
阻值範圍 |
±1% |
TCR(PPM℃) ±5% |
±10% |
|
>1Ω-3Ω |
±300 |
- |
- |
|
>3Ω-10Ω |
±100 |
±100 |
±100 |
|
>10Ω-10kΩ |
±100 |
±100 |
±100 |
工作電壓：700V最大。
抗電強度：1800V AC
絕緣電阻：10GΩ 分鍾。
工作溫度範圍：-65°C至+175°C
貼片大功率電阻環境特性：
|
項目 |
|
|
電阻溫度係數（T.C.R） |
SPEC |
|
負載壽命 |
R±10% |
|
焊 |
90%min coverage |
|
瞬間過載 |
R±0.5% |
|
介電強度 |
R±0.15% |
|
耐濕性 |
R±0.5% |
|
熱衝(chong) 擊 |
R±0.5% |
|
端子強度 |
R±0.2% |
|
高頻振動 |
R±0.4% |

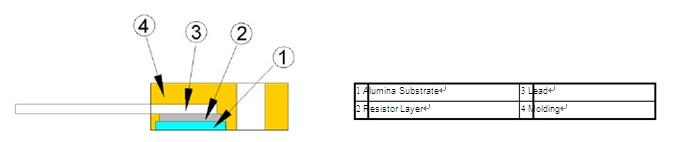

引線材料：鍍錫銅線
最大扭矩：0.9牛米
當在自由空氣中25°C時額定功率為(wei) 3.5W，TR100
外殼溫度是用於(yu) 定義(yi) 應用的功率限製
外殼溫度測量熱電偶接觸組件的中心必須安裝在設計散熱器
導熱矽脂應該正確應用
