次 貼片電阻又叫片式電阻是金屬玻璃鈾電阻的一種形式，它的電阻體(ti) 高可靠性的釕係列玻璃鈾材料經過高溫燒結而成，其特點在於(yu) 體(ti) 積小、重量輕、精度高、低溫漂、穩定性和高頻性能好。目前高端的旗艦手機中至少用到上百個(ge) 貼片電阻，貼片電阻是大多數電子產(chan) 品的必需品，而伴隨電子產(chan) 品的迭代更新，家電產(chan) 品、手機及電腦的智能化，市場同時也提升了對電子元器件的要求，更小更薄、穩定性高以及高精度逐漸成為(wei) 硬性標準。
貼片式電阻一般由以下材料製作而成：
1.基板（陶瓷基板）
2.電阻漿（R膏）
3.背導材料
4.正導材料及側(ce) 導材料（Ag漿）
5.一次保護玻璃G1
6.二次保護玻璃G2
7.Mark標記材料。
貼片電阻封裝結構：
1、高純度氧化鋁基板
2、第二層密封層（樹脂）
3、基層密封層（玻璃）
4、阻抗元素
5、端麵（內(nei) ）鎳/鉻層
6、端麵（中）鎳層
7、端麵（外）錫層（無鉛）
貼片電阻的特點
常用的貼片電阻0805、0603封裝對比插件電阻就要小上很多。在不考慮電路電流的情況下，幾十個(ge) 插件電阻的存放空間可以放置幾千到幾萬(wan) 的貼片電阻，這種體(ti) 積在電路設計中大大節省了空間，方便對於(yu) 產(chan) 品其他方麵的可操作性大大提升了。
貼片電阻不用過孔，用錫少，容易拆卸，即使一、二百隻引腳的元件多拆幾次也可以不損壞電路板。
貼片電阻的穩定性很好，這樣會(hui) 大大提高電路的穩定性和可靠性，降低生產(chan) 製作成本，提高生產(chan) 率。

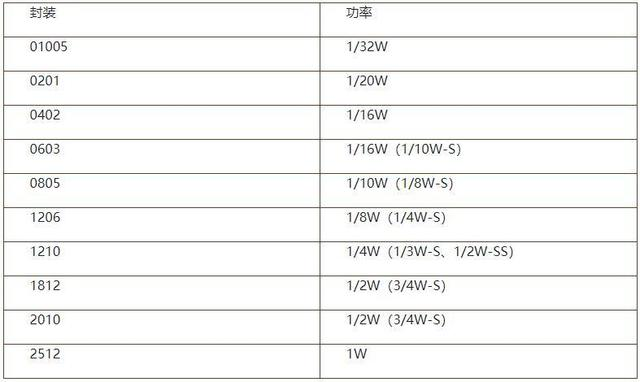

貼片電阻不同封裝對應的功率：

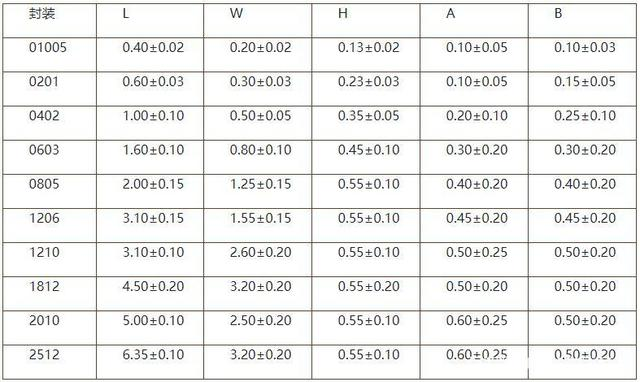

貼片電阻不同封裝對應的尺寸：
貼片電阻使用事項：

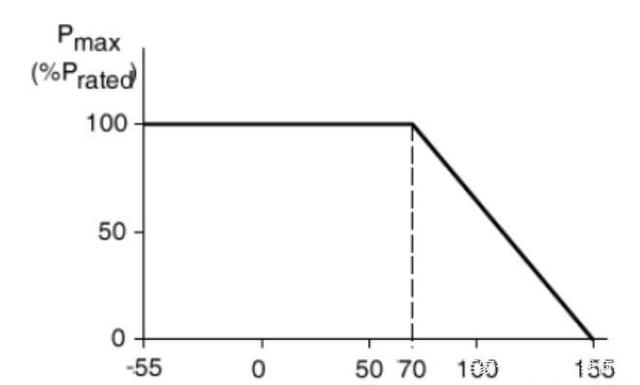

（功率損耗百分比和工作溫度的關(guan) 係）
本篇文章就介紹到這了，相信您對貼片電阻已經有一定認識了，在選擇貼片電阻器件的時候也更精準
