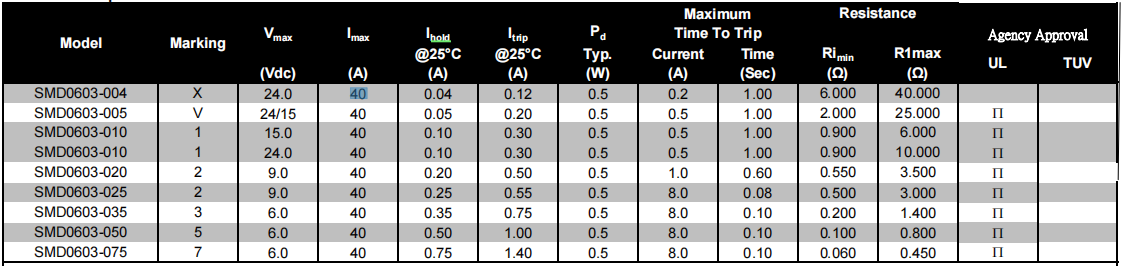

一、SMD0603係列：當電路發生短路或者過載時，流經集電通保護器的大電流使其集溫升高，當達到居裏溫度時，其態密度迅速減小，相變增大，內部的導電鏈路呈雪崩態變或斷裂，尺寸大小為1.6*0.8MM，電流範圍從0.1A-1A，耐壓值從6V-15V。陸海0603貼片保險絲技術成熟，在各種電子行業都頻繁使用到，是小體積自恢複保險絲常用的係列。

實用範圍：藍牙耳機，汽車電子：汽車線束、汽車防盜器、汽車微電機、汽車電子產品等。電器設備：衛星接收機、安防設備、揚聲器。

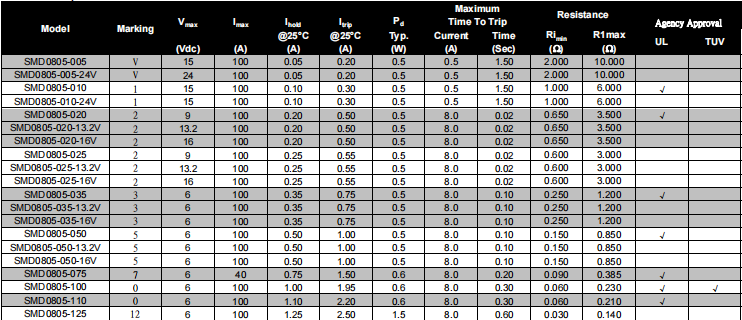

二、SMD0805係列：此為空間極為有限且需要自恢複保護的應用提供表麵貼裝過電流保護。功能與特色: 符合RoHS標準且不含鉛和鹵素對故障電流作出快速響應緊湊型設計節省了電路板空間，具有低電阻，小尺寸與高溫焊料兼容的優點。尺寸為2.0*1.2MM。SMD封裝。

實用範圍：USB外圍設備硬盤驅動器光盤驅動器適用於主板和外圍設備的即插即用型保護裝置手機- 電池和端口保護硬盤驅動器PDA / 數碼相機遊戲控製台端口保護。

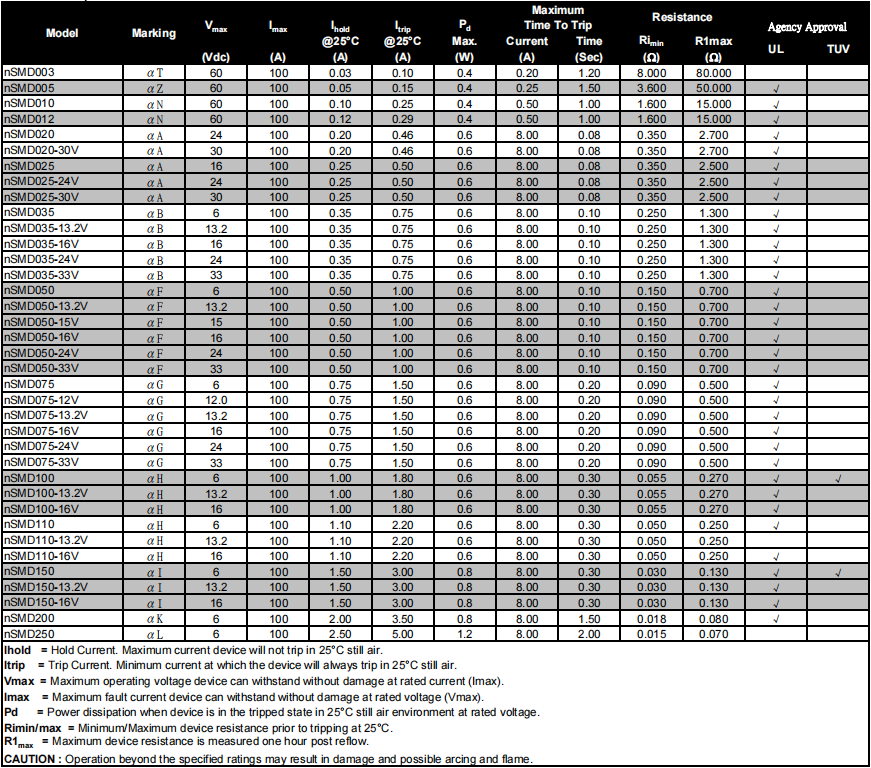

三、NSMD係列：PPTC又名“自恢複保險絲”或“萬次保險絲”，是高靈敏度的非線性熱敏電阻，當電機堵轉或回路中的電流過大時，PPTC從低阻狀態躍變為高阻狀態，從而限製電機或電路的電流，起到了及時保護的作用。隻需要單個PPTC元件即可達到過溫、過流保護的目的，不但能讓電動玩具安全可靠、順利通過歐美安規認證，還能減少元件成本、減少服務成本、大力提高電動玩具的市場競爭力。體積大小為3.2*1.6MM。

實用範圍：玩具，安防，智能家居，車載。

四、SMD1210係列：自恢複保險絲應用於USB接口：當USB3.0口因負載過載、電流高於設計電流時，JDTFUSE會立即啟動保護，限製電路的電流，達到保護USB3.0串行接口的內部DSP芯片以及電源處理電路目的，隻有當切斷電源或故障修複後，JDTFUSE自動恢複，不斷電是不會恢複的。（推薦閱讀：自恢複保險絲在翻頁廣告屏的保護應用）這就解決了溫度降低而重複工作燒壞接口電路的潛在危險問題、同時又準確保護了接口電路及係統設備。這種應用JDTFUSE的方案比目前其他方法都好，隻要一個PTC元件串聯於小USB的電源線上即可。體積大小為3.2*2.0MM。

實用範圍：車充，USB接口，智能家居等。

參數表格：

五、MSMD係列:台灣陸海自恢複保險絲，自恢複保險絲是采用高分子有機聚合物在高壓，高溫反應的條件下，攙加導電粒子材料後，經過特殊的工藝加工而成。在電路中正溫度係數（PPTC）過電流保護元件是在電路中串聯使用，當電流急速增加的時候，PPTC從低電阻變高電阻來保護電路

實用範圍：安防，家居智能，USB接口等。

參數表格：

六：SMD2018係列：可為需要自恢複保護的低電壓（≤60V）應用提供表麵貼裝過電流保護。功能與特色: 符合RoHS標準，無鉛對故障電流作出快速響應高電壓小尺寸與高溫焊料兼容。

實用範圍：1.IEEE 1394端口的保護2.驅動以太網端口保護3.汽車電子4.控製模塊的保護。

七：SMD係列：體積大小為7.5*5.5MM，貼片型、無鉛、卷盤式包裝自恢複保險絲，應用於高密度線路板，工作電流：0.3-3A 工作電壓：6-60V，工作溫度：-40℃-85℃。

實用範圍：安防，智能家居，車充。
