pptc自恢複保險絲用於可充電式溫度計
Time 發布時間： 2022-09-13
Views 瀏覽次數： 1250 次

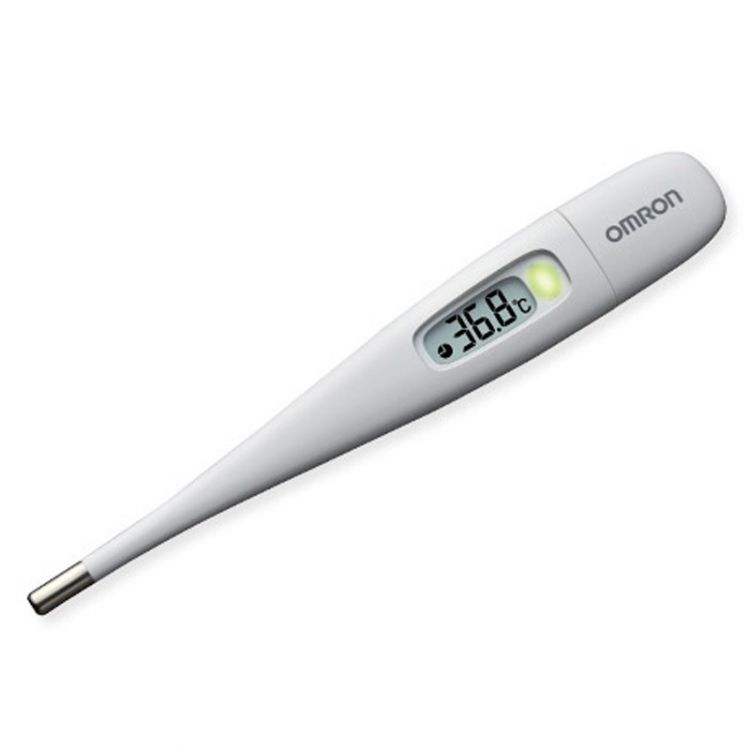

這幾年受新冠疫情的影響，電子測溫行業迅猛發展，各樣式的新產品層出不窮，今天我們就討論下可充電式的電子溫度計。

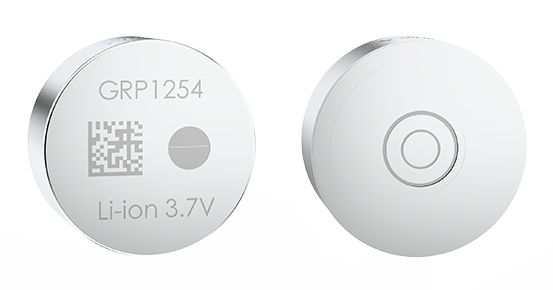

目前市麵上可充電式溫度計常用1254可充電鋰離子紐扣電池，為避免因短路或過載導致鋰電池出現爆炸風險，通常都會在電池正極輸出串入一顆PPTC自恢複保險絲做過流保護。

紐扣鋰電池參數：
類型：可充電鋰離子、鋰聚合物電池
電壓：3.7V, 3.8V, 3.85V
容量：70mAh至75mAh
尺寸：12mm（直徑）*5.4mm（高度）
內阻 (IR)：180mΩ
最大充電電流：210~225mA
最大持續放電電流：140~150mA
工作溫度：充電0℃~45℃，放電-20℃~60℃

PPTC自恢複保險絲選型要求：
1、電壓：1254可充電式紐扣電池標稱電壓3.85V，恒壓充電至4.4V，以1.2倍過壓考量，建議選擇耐壓6V以上PPTC即可；
2、電流：1254可充電式紐扣電池放電電流非連續模式下最大500mA，選擇保持電流500mA的PPTC即可；
3、小尺寸。

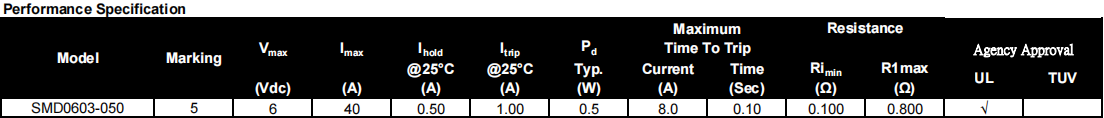

根據以上3點，推薦陸海自恢複貼片保險絲nSMD0603-050-6V ，0603超小尺寸，最大工作電壓12V，在常溫25℃條件下，保持電流0.5A，動作電流1A，工作溫度範圍-40℃~85℃，典型電性參數如下圖所示。

推薦理由如下：
1、低待機功耗：根據P=Ihold*Ihold*R，由上圖可得，（SMD0603-050-6V）的Ihold=0.5A，Rmin=0.1Ω，Rmax=0.8Ω，那麽Pmin=0.5*0.5*0.1=0.025W，Pmax=0.5*0.5*0.8=0.2W，即待機狀態時的功耗為0.025W~0.2W。
2、0603封裝，更小的尺寸，節省更多空間；
3、大量現貨，快速試樣，快速交貨，質優價廉，具有很強的市場競爭力。
