華德雙端極電流檢測電阻參數介紹
Time 發布時間： 2022-10-08
Views 瀏覽次數： 1495 次

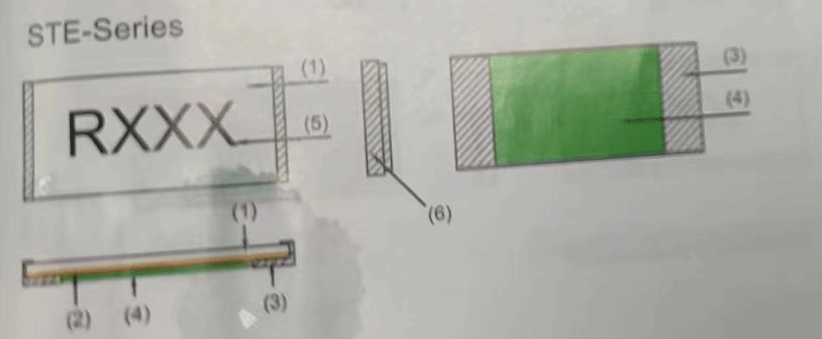

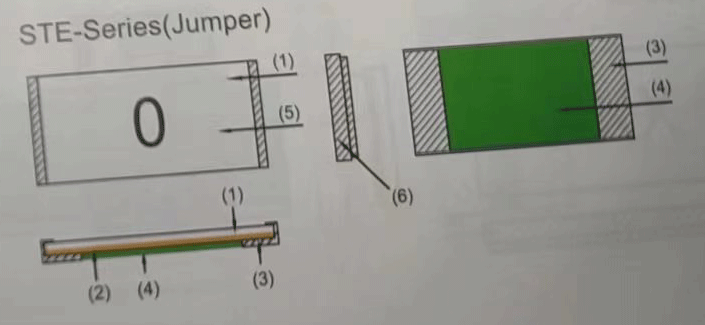

合金電阻產品材料
號碼 材質 說明
① 基板 氧化鋁陶瓷基板（氧化鋁含量達96%）
② 電阻本體 合金
③ 端電極 錫、鎳、銅
④ 保護防焊層 防火級環氧樹脂，符合UL-94-V0要求（綠色）
⑤ 文印防焊層 防火級環氧樹脂，符合UL-94-V0要求（綠色）
⑥ 側邊電極 錫、鎳、銅



合金電阻規格標準
產品係列 型號 Pr Ro RT TCR
70℃的額定功率 元件在室溫下的電阻 元件在室溫下的誤差範圍 電阻溫度係數
STE-Series 0603-W50-R 0.5 5~60 ±0.5，±1 ±50~±100
0805-W75-R 0.75 3~200 ±0.5，±1 ±50~±100
1206-1W0-R 1.0 3~400 ±0.5，±1 ±50~±100
2010-1W0-R 1.0 2~400 ±0.5，±1 ±50~±100
2512-2W0-R 2.0 2~400 ±0.5，±1 ±50~±100
3921-3W0-R 3.0 2~100 ±0.5，±1 ±50~±100
4527-4W0-R 4.0 2~100 ±0.5，±1 ±50~±100
STE-Series(Jumper) 1206-1W0-R-J 0.75 0.5MAX ±0.5 ±4500

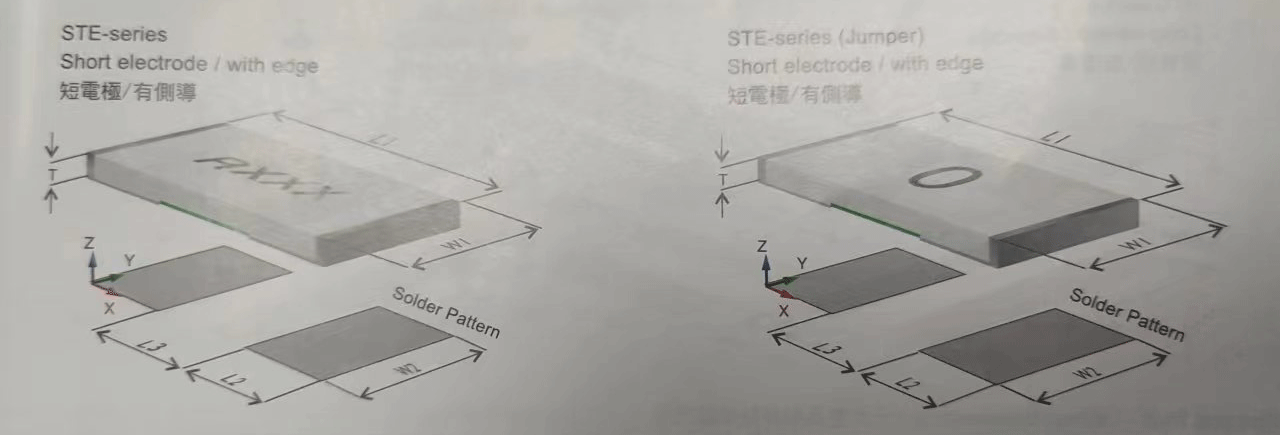

合金電阻的元件產品於焊墊建議尺寸
單位 尺寸 L1 W1 T L2 W2 L3/min
STE-Series 0603 1.7±0.2 0.9±0.2 0.65±0.2 1.35 0.92 0.5
0805 2.1±0.2 1.35±0.2 0.65±0.2 1.4 1.44 0.8
1206 3.3±0.2 1.7±0.2 0.65±0.2 1.8 1.84 1.2
2010 5.1±0.2 2.6±0.2 0.65±0.2 2.65 2.88 2.7
2512 6.4±0.3 3.2±0.3 0.65±0.2 3.1 3.57 3.1
3921 11±0.3 5.1±0.3 0.65±0.2 4.5 5.75 5.0
4527 11.6±1.0 7.1±1.0 0.65±0.2 4.65 8.05 5.2
STE-Series
(jumper)		 1206 3.10±0.20 1.55±0.20 0.70±0.20 0.80±0.20 1.84 1.2
