表麵安裝保險絲SMD 0603T係列慢斷型選型介紹
發布時間： 2022-10-21
瀏覽次數： 1683
次
熱門標簽：
貼片保險絲
陶瓷管保險絲
功率貼片電阻
玻璃管保險絲
精密貼片電阻
防浪湧電阻
超小型保險絲
溫度保險絲
電力保險絲
自恢複保險絲
合金電阻
保險絲
貼片電阻
華德合金電阻MSH係列
車規貼片電阻
低阻值貼片電阻
華德合金電阻HTE係列
華德合金電阻MSTC係列
華德合金電阻STE係列
晶圓電阻
保險電阻
貼片電容
村田貼片電容
靜電保護器件
碩凱ESD
碩凱TVS
大毅合金電阻RLP係列
大毅合金電阻RLM係列
華德合金電阻SFCA係列
華德合金電阻HFCL係列
華德貼片保慢斷險絲(si) 0603T
保險絲(si) 在工作時的運作參數：額定電流：1A~6A，熔斷時間 額定電流% 100%,200%，300%，熔斷時間分別是4小時之內(nei) 熔斷和120秒和3秒；當過流1A~1.5A,額定電流% 800%，熔斷時間：最短0.5毫秒, 最長50毫秒。當過流2A~6A,額定電流% 800%，熔斷時間：最短1毫秒, 最長50毫秒。
華德0603T慢斷保險絲(si) 圖
華德貼片慢斷保險絲(si) 0603T產(chan) 品特性
材質 （基板：/ 氧化鋁陶瓷基板 電極： 銅, 鎳,錫 / 本體(ti) ：Cu銅, Sn ， 錫 ）
操作溫度：-55℃ to +150℃。
可焊性：T / 熔錫溫度=235℃±5℃, t / 浸錫時間=2+0/-0.5s, Cover / 覆蓋率 ≧95%, △S=2.0mm±0.5mm, magnifier: 20X。
耐焊接熱：T / 熔錫溫度=260℃±5℃, t / 浸錫時間=10s ±1s △S=2.0mm±0.5mm。
建議焊錫參數 ：260℃, 10s Max.
儲(chu) 存條件： 在溫度+10℃~40℃,相對濕度 ≤ 75% 的密閉條件下可存放 2 年。 在溫度+10℃~40℃，相對濕度為(wei) 95% 的非露天下最多可存放 30 天。

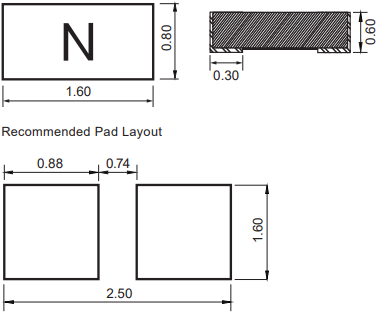

華德慢斷貼片電阻尺寸
華德貼片慢斷保險絲(si) 0603F選型表
|
額定電流 |
額定電壓 |
分斷能力 |
安全認證 |
|
Cruus |
|||
|
1.00A |
32V DC |
50A@32V DC |
√ |
|
1.50A |
32V DC |
√ |
|
|
2.00A |
32V DC |
√ |
|
|
2.50A |
32V DC |
√ |
|
|
3.00A |
32V DC |
√ |
|
|
3.50A |
32V DC |
√ |
|
|
4.00A |
32V DC |
√ |
|
|
5.00A |
32V DC |
√ |
|
|
6.00A |
32V DC |
√ |
