分流器電阻主要是由合金材料組成，在電流中起到電流檢測的作用，因此被稱為電流檢測電阻，取樣電阻，因為在電流電測電阻中，采樣電阻都是超低阻值，阻值不斷趨近於0R,都是屬於毫歐（單位：mR），因此也被稱為毫歐電阻或者分流器電阻。
隨著產品的升級換代以及便攜式的飛速發展，小體積合金電阻稱為主流，如：0201,0402,0603,0805,1206,2512,2725,2728等體積，已經稱為市場主流產品。但是近年來隨著新能源產品的飛速發展，如充電樁，戶外儲能，家庭儲能，工業電源等等產品，對功率要求極高，因此傳統分流器電阻再次引爆，因為傳統的分流器電阻具有高功率，大電流，抗衝擊能力強等特點，廣泛應用於上述新能源產品。分流器電阻主要的體積有2512,3920（3921），5930（5931）這幾個體積，與此同時，分流器電阻也支持定製，比如銅排，異形銅排等等。

在傳統分流器電阻的製造過程中，產能的重要瓶頸之一是電子束焊接，二是調阻環節。幾十年來，在±1%精度以內的純合金電阻均需要經過機械或者激光調阻。機械調阻的效率很低，嚴重影響產能。激光調阻效率較機械調阻稍高，但激光調阻設備非常昂貴，需要進行巨額的資本性支出才能保證產能。

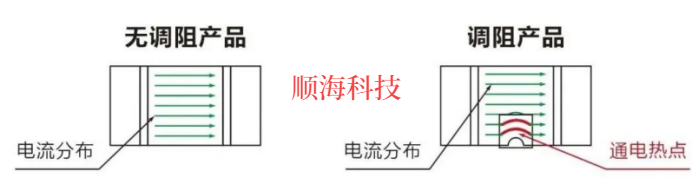

調阻是絕大多數的電阻製造中必不可少的環節，比如廣泛應用的厚膜電阻和薄膜電阻。調阻能使電阻的阻值精度達到公差允許範圍內，但也會帶來一些潛在的風險，比如額定能量的損失，熱聚集等。尤其是需要承擔較大電流的純合金電阻，在調阻缺口處電流聚集，形成熱點，這對於電阻的長期可靠性非常不利。

由於分流器電阻均為超低阻值產品，阻值最低僅為幾十微歐。要在幾十微歐的純合金製程上實現無調阻，需要對電阻合金的電阻率進行精密控製，對電阻合金的尺寸公差進行精密控製，同時對電子束焊接水平進行精密控製。經過多年的研究掌握了合金的一致性控製能力，結合開發的高效高精密電子束焊接設備，所有分流器電阻均實現了在無需調阻的情況下達到±0.5%的精度。
