合金電阻生產流程與合金電阻選型表

當前位置：首頁

新聞中心

行業資訊

合金電阻生產流程與合金電阻選型表

發布時間： 2022-12-06

瀏覽次數： 2783 次

熱門標簽：

貼片保險絲陶瓷管保險絲功率貼片電阻玻璃管保險絲精密貼片電阻防浪湧電阻超小型保險絲溫度保險絲電力保險絲自恢複保險絲合金電阻保險絲貼片電阻華德合金電阻MSH係列車規貼片電阻低阻值貼片電阻華德合金電阻HTE係列華德合金電阻MSTC係列華德合金電阻STE係列晶圓電阻保險電阻貼片電容村田貼片電容靜電保護器件碩凱ESD 碩凱TVS 大毅合金電阻RLP係列大毅合金電阻RLM係列華德合金電阻SFCA係列華德合金電阻HFCL係列

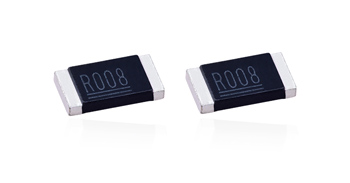

合金電阻作為電流載體，低阻值，高精密，低溫度係數，耐較高的脈衝電流，大功率等特點阻值精準，溫度穩定性，產品的安全性，穩定性明顯高於普通的陶瓷電阻。
同時金屬的導熱性強也是一大優勢。高導熱材質可大幅降低電路板上的散熱麵積,特別是在電源以及其它相關產品的應用中，瞬間的衝擊電流，短路電流或脈衝電流產生時，合金當做首選作為電流介質來檢測電流。

02
合金電阻應用領域
主要應用於醫療儀器，量測設備，汽車相關控製板，玩具充電控製板，電子電力設備，UPS，高頻放大器，電源類，變頻器，燈具，手機，屏幕，電機, 計算機周邊控製板，筆記本、電腦主板,電源供應器、逆變器/轉換器、鋰電池保護板、移動電源（充電寶）以及LED驅動器，LCD控製板。

03

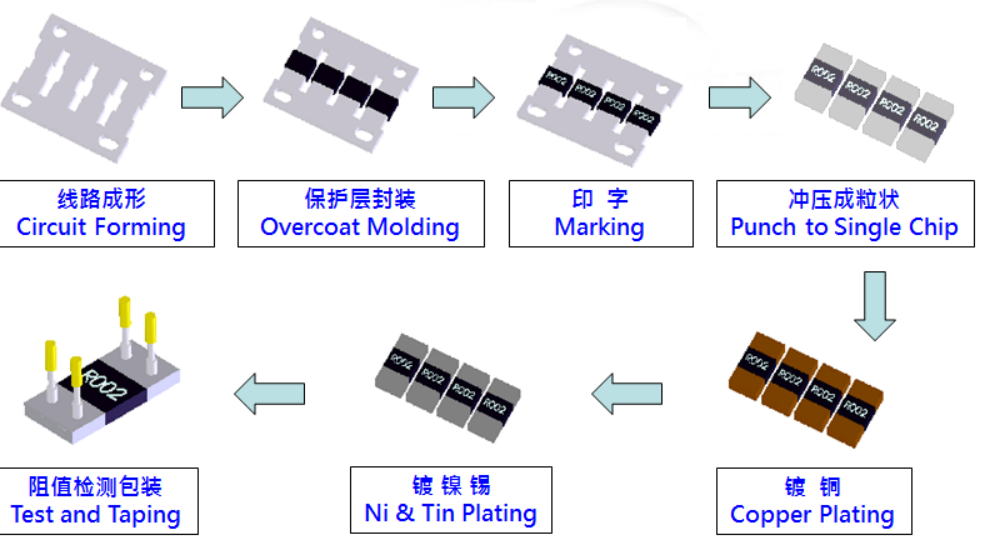

合金電阻製造流程

04

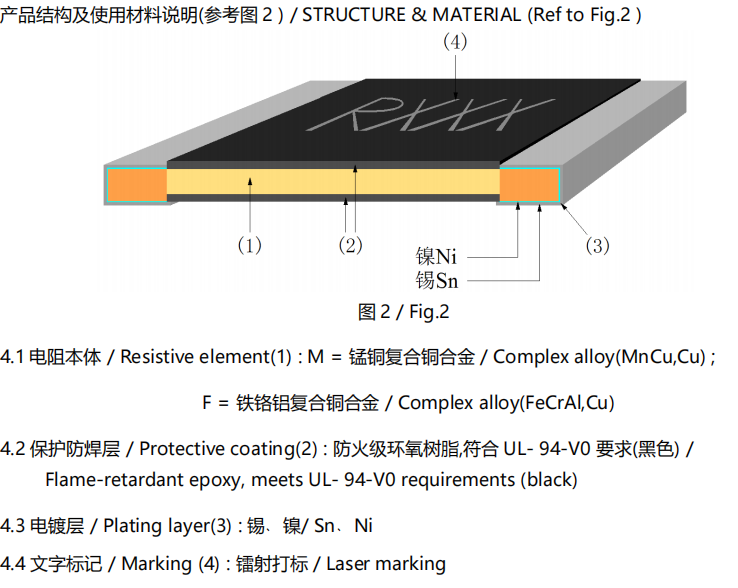

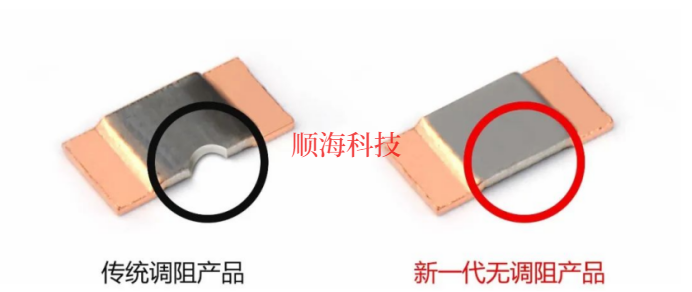

合金電阻本體結構

合金電阻分為鎳銅合金和錳銅合金

05
合金電阻性能指標
合金電阻關鍵的五項性能指標：P(功率)、V(電壓)、I(電流)、R(阻值)、TCR(溫漂)
電流采樣電阻的計算公式：I=√P/R
1、功率：貼片電阻的功率是指通過電流時由於焦耳熱電阻產生的功率。
根據焦耳定律：P=I2 R
2、額定功率：是指在某個溫度下最大允許使用的功率，通常指環境溫度為70°C時的額定功率
3、額定電壓：可以根據以下公式求出額定電壓V=√P× R
4、最高工作電壓：允許加載在貼片電阻兩端的最高電壓
5、額定電流：I=√P/R

06
合金電阻型號與阻值選型列表圖

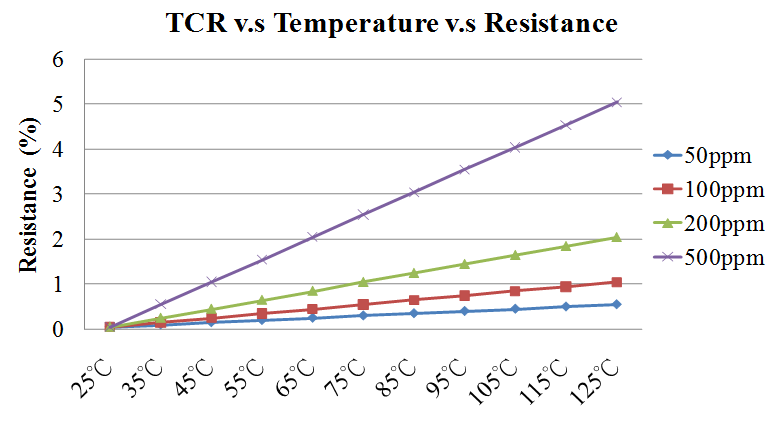

合金電阻的T.C.R（電阻溫度係數）與阻值之間關係
T.C.R.所使用的單位中的ppm%為百分之一，而ppm為百萬分之一溫漂的計算，電阻每受1℃的溫度變化就會帶來電阻阻值的變化。它的計算是原本的阻值加上或減去（阻值×**PPM)
當MR2512(6432)LR020FTS其在工作溫度50度時，其阻值範圍為多少? 20+20*75*50/1000000=20.075mΩ
20-20*75*50/1000000=19.925mΩ
在50度工作溫度下，其阻值範圍為 20.075mΩ-19.925mΩ

溫漂正負分的應用：+溫漂表示此阻值在受到溫度的上升時阻值上升，受到溫度的下降時阻值下降。-溫漂表示此阻值在受到溫度的上升時阻值下降，受到溫度的下降時阻值上升。
