深圳貼片精密電阻
Time 發布時間： 2021-11-24
Views 瀏覽次數： 1358 次

深圳貼片精密電阻_隨著電子產品的小型化，電路中時常會用到的精密電阻器通常為貼片型精密電阻器。所謂精密電阻，是指電阻的阻值誤差,電阻的熱穩定性(溫度係數),電阻的分布參數(分布電容和分布電感)等項指標均達到一定標準的電阻器。

說到貼片精密電阻，它是現代電子設備中不可或缺的重要元件，貼片精密電阻是起到設備中的電流檢測或者保護功能的精密采樣作用。目前常見的用於采樣的貼片精密電阻從0402封裝到2512封裝均有，並且具有更大封裝或者使用多顆並聯，以滿足大電流采樣需求。

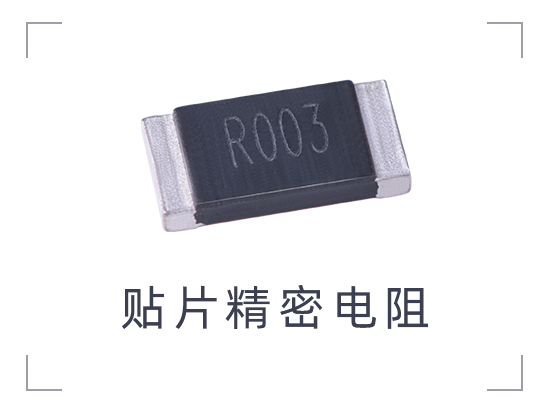

貼片精密電阻(貼片精密電阻圖片，點擊圖片可跳轉至精密電阻選型頁)

貼片精密電阻在電源快充方麵的應用詳解：

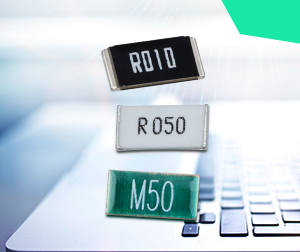

貼片精密合金電阻以體積小,精度高的優勢，在電腦,快充,電源等諸多場合都有應用。
精密電阻在快充充電器和移動電源中主要應用尺寸為1206封裝，分別用於USB-C輸出端電流檢測和電池端電流檢測；另外在快充測試儀中也用到了貼片精密電阻進行電流采樣，由於儀表的精度要求遠高於保護采樣精度，所以內部采用了高精度貼片精密電阻。

精密電阻按材料分，有金屬膜精密電阻、線繞精密電阻和金屬箔精密電阻幾類：
1.金屬膜精密電阻的精度較高，但阻值溫度係數和分布參數指標略低；金屬膜精密電阻的主體通常為圓柱形；

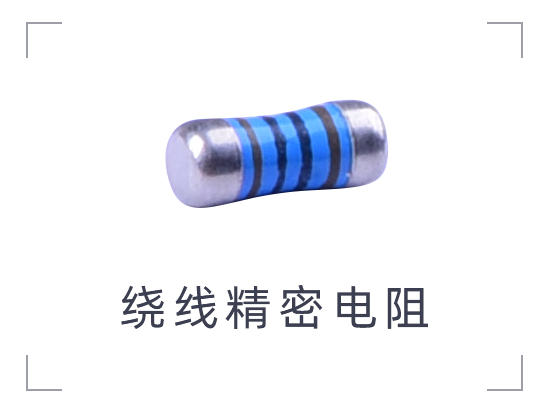

2.線繞精密電阻的阻值精度和溫度係數指標很高，但分布參數指標偏低；線繞精密電阻則有圓柱形、扁柱形和長方框架形幾種；
3.金屬箔精密電阻的精度、阻值溫度係數和分布參數各項指標都很高：精度可達10-6，溫度係數可達±0.3×10-6/℃，分布電容可低於0.5pF， 分布電感可低於0.1μH。金屬箔精密電阻則常呈方塊形或片形。




由於精密電阻器的價格隨性能而提高，所以在應用中應根據實際情況合理選用。

下麵分享下貼片精密電阻在選用過程中可能會用到的小技巧，方便您選購。
A,在直流或頻率很低的交流電路中，一般隻需選用線繞精密電阻或金屬膜精密電阻即可，沒有必要選用價格高昂的金屬箔精密電阻。
B,線繞精密電阻的匝數較多時，往往采用無感繞製法繞製，正向繞製的匝數和反向繞製的匝數相同，以盡量減小分布電感。
C,長方框架形的線繞精密電阻通常是設備製造廠根據需要專門定製的，常用於儀器儀表。

raybet雷竞技官方网站是一家專業的精密電阻,合金電阻,貼片電阻和電流檢測電阻代理銷售商，我們擁有專業的銷售團隊以及海量現貨庫存，為客戶提供更優質的服務，歡迎谘詢合作。如您在選購貼片精密電阻的阻值或者參數時遇到疑惑，請留言或聯係我們，電話0755-28100016我們會在第一時間回複您。
