厚聲厚膜片式電阻_厚聲厚膜貼片電阻
Time 發布時間： 2021-12-16
Views 瀏覽次數： 1560 次
特征
體積小，重量輕
節約裝配成本
適用於波浪和回流焊接
應用於：導航，移動電話，電信，PDA，setbox，儀表
電阻數字化結構
  1:高純氧化鋁基板
2:保護塗層
3.電阻元件
4.終端（內部）鎳/鉻
5.鎳屏障（之間）端接
6.終端（外部）序列號






電阻器上的標誌

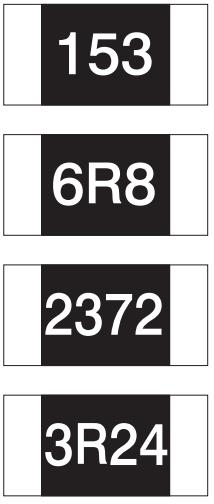

對於01005、0201、0402尺寸，由於電阻器尺寸較小，因此主體上沒有標記。    如右圖：153 = 15000Ω = 15KΩ
±5%公差乘積：標記為3位，前2位為電阻和電阻的有效值第三位數字表示後麵的零數。如右圖 最低 10Ω: 6R8 = 6.8Ω
0805, 1206, 1210, 2010, 2512 ≤±1%：標記為4位數字，前3位為標記的有效位電阻，第四位數字表示後麵的零數。
如右圖：2372 = 23700Ω = 23.7KΩ
標準E-96係列值0603≤±1%：由於電阻器主體的尺寸較小，將使用3位數字標記使用以下乘數和電阻C指示準確的電阻值
如右圖：最低 10Ω : 3R24 = 3.24Ω

碼數代碼
Code A B C D E F G H X Y Z
power 10º 10¹ 10² 10³ 10000 100000 1000000 10000000 0.1 0.01 0.001

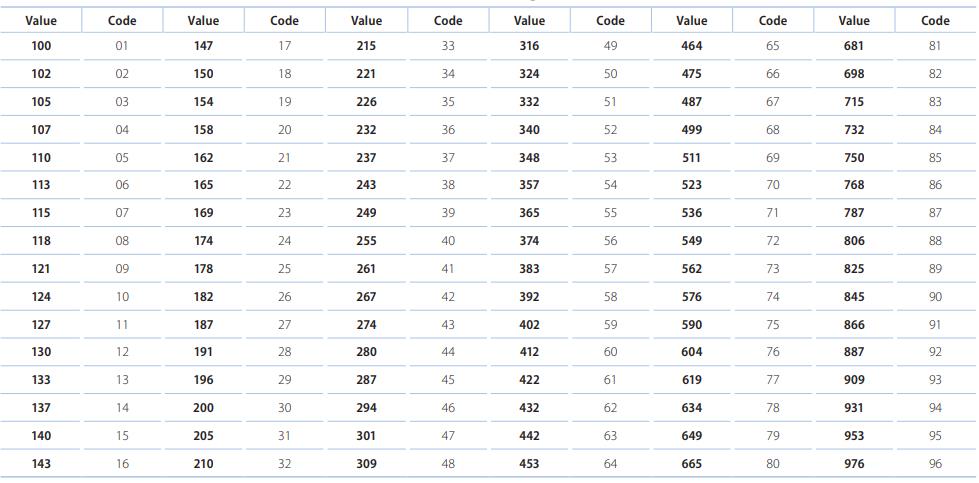

標準E-96係列電阻值代碼（用於0603≤±1%標記）

電阻值標記為以下示例

標準E-24和不屬於E-96係列值(≤0603尺寸的±1%）：標記與5%公差相同，但標記為下劃線。

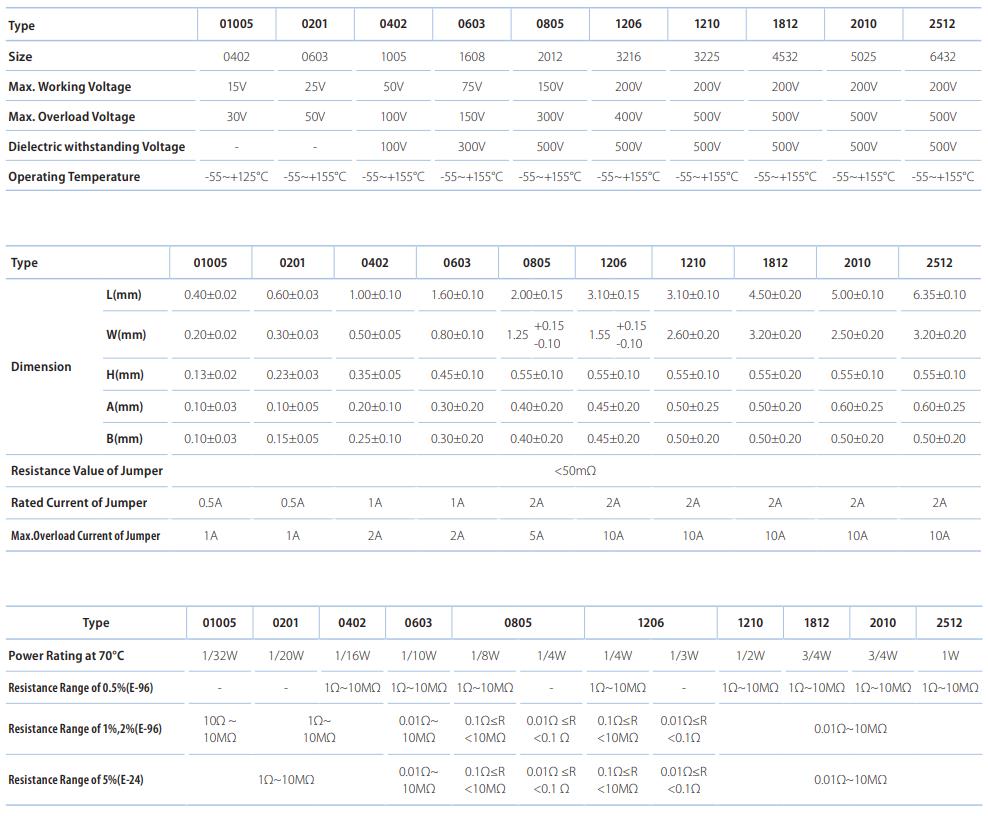

性能規格
溫度係數 01005: 1Ω≤R<10Ω: -200~+600ppm/°C
10Ω≤R<100Ω: ±300ppm/°C
100Ω≤R≤10MΩ: ±200ppm/°C
0201: 1Ω≤R≤10Ω: -100~+350ppm/°C
 >10Ω: ±200ppm/°C
0402: 1Ω≤R≤10Ω: ±200ppm/°C
 >10Ω: ±100ppm/°C		 0603: 0.01Ω≤R≤0.03Ω:±1500PPM/°C
0.03Ω 0.05Ω 1Ω≤R≤10Ω: ±200PPM/°C
>10Ω:±100PPM/°C		 0805, 1206, 1210, 1812, 2010, 2512:
0.01Ω ≤ R ≤0.015Ω: ±1500ppm/°C
0.015Ω < R ≤0.03Ω:±1000ppm/°C
0.03Ω < R <1Ω: ±800ppm/°C
1Ω≤R≤10Ω: ±200ppm/°C
>10Ω: ±100ppm/°C
臨時過載 ±5%, ± 2%: ±(2.0% + 0.05Ω)
±1%, ± 0.5%: ±(1.0% + 0.05Ω)
01005 ±5% ±1% : ±(2.0% + 0.05Ω)
絕緣電阻 ≥ 1,000 MΩ
介質耐壓值 無閃絡、機械損壞、電弧或絕緣擊穿跡象
最大偏差 ±(1.0% + 0.05Ω)
焊接熱點 ±(1.0% + 0.05Ω)
可焊比例 覆蓋率必須超過95%。
耐焊濕度 ±5%, ± 2%: ±(3.0% + 0.05Ω)；±1%, ± 0.5%: ±(0.5% + 0.05Ω)；
01005±5%±1%（-55°C~125°C）：±（2.0%+0.05Ω）
耐潮值 ±5%, ± 2%: ±(3.0% + 0.05Ω)
±1%, ± 0.5%: ±(1% + 0.05Ω）
01005: ±(3.0% + 0.05Ω)
負載壽命 ±5%, ± 2%: ±(3.0% + 0.05Ω)
±1%, ± 0.5%: ±(1% + 0.05Ω)
01005: ±(3.0% + 0.05Ω)

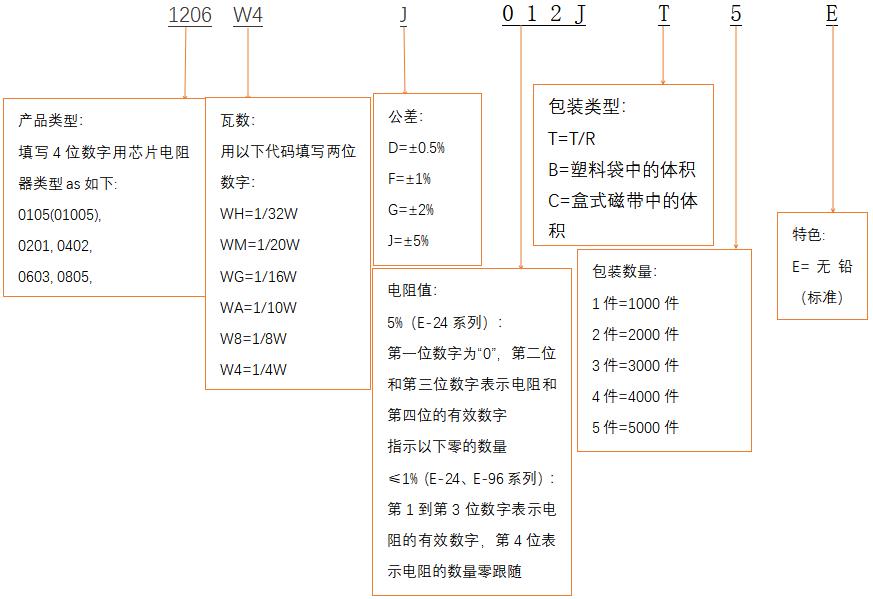

選擇產品解讀（示例：1206 1/4W 5%1.2Ω T/R-5000）

以上是厚聲厚膜的參數介紹，可當做厚聲電阻產品選型做參考選型，具體解決方案可谘詢在線客服即可獲得。
