厚聲高功率厚膜電阻（PH係列）資料參數介紹
Time 發布時間： 2021-12-23
Views 瀏覽次數： 1389 次
一，特征：
符合AEC-Q200的要求
標準尺寸的高功率
可在低歐姆值（0.1Ω~0.976Ω）下產生
節省空間
適用於波峰焊和回流焊
套件包裝（E24）中提供

二，應用領域：
AV適配器
AV適配器
汽車
PDA
數字儀表
工業
電池充電器
LCD背光
攝像機頻閃
開關電源/電源
一般用途

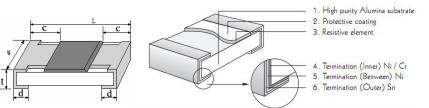

三，結構：

說明：
1： high purity Alumina substrate：高純氧化鋁基板
2： Protective coating：保護塗層
3： Resistive element：電阻元件
4： Termination(Inner)Ni/Cr：終端（內部）鎳/鉻
5: Termination(Between)Ni：終端（中間）鎳
6: Termination(Outer)Sn：終端（外部）錫

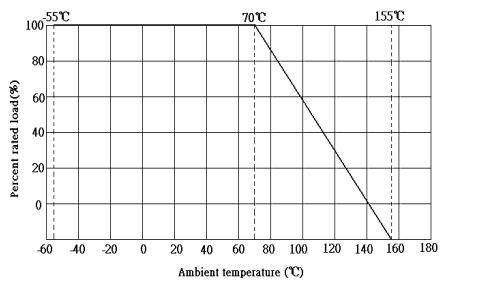

四，降額曲線

Percent rated load：負載百分比
Ambient temperature(℃)：溫度係數的關係)

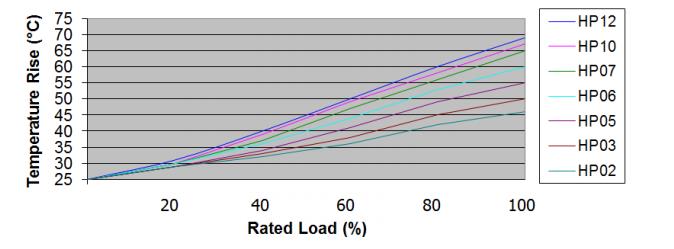

五：升溫圖：

Temperature Rise(℃)：升溫
Rated Load(%)：額定負載

六：檢測項目匯總：
測試項目 標準 測試項目 標準

溫度係數		 HP02:
1Ω≤R ≤ 10Ω: ±400 ppm/°C
10Ω<R ≤100Ω: ±200 ppm/°C
100Ω<R ≤10M : ±100 ppm/°C
HP03 & HP05 :
0.1Ω<R ≤10Ω: ±200 ppm/°C
10Ω<R ≤10M : ±100 ppm/°C
 HP06 ~ HP12 : ±100ppm/℃		 可焊性 最小:95%預警
耐介質電壓 沒有閃絡的跡象，機械損壞、電弧或絕緣擊穿
耐焊接性熱 ±(1%+0.05Ω) Max
溫度循環 1%:±(0.5%+0.05Ω) Max
5%:±(1%+0.05Ω) Max
短時超載 1%:±(1%+0.1Ω) Max
5%:±(2%+0.1Ω) Max		 潮濕環境下的負載壽命 1%:±(1%+0.1Ω) Max
5%:±(3%+0.1Ω) Max
終端彎曲 ±(1%+0.05Ω) Max 負載壽命 1%:±(1%+0.1Ω) Max
5%:±(3%+0.1Ω) Max

7：參數值：
樣式 功率（70℃） Max工作電壓 Max過載電壓 運行溫度 電阻範圍
1%（E96）,
5%(E24)
HP02 1/10W  50V 100V -55~+155℃ 1Ω-10MΩ
HP03 1/5W  75V 150V 0.1Ω~0.976Ω
1Ω-10MΩ
HP05 1/3W  150V 300V
HP06 1/2W  200V 400V
HP07 3/4W  200V 500V
HP10 1W  200V 500V
HP12 2W  300V 500V

以上是厚聲高功率厚膜電阻（PH係列）部分參數介紹，聯係在線客服可獲得完整的解決方案。
