三大電阻器（精密金屬箔電阻器_金屬膜電阻器_精密線繞電阻器）的區別之處

發布時間： 2021-12-28

瀏覽次數： 1442 次

熱門標簽：

貼片保險絲陶瓷管保險絲功率貼片電阻玻璃管保險絲精密貼片電阻防浪湧電阻超小型保險絲溫度保險絲電力保險絲自恢複保險絲合金電阻保險絲貼片電阻華德合金電阻MSH係列車規貼片電阻低阻值貼片電阻華德合金電阻HTE係列華德合金電阻MSTC係列華德合金電阻STE係列晶圓電阻保險電阻貼片電容村田貼片電容靜電保護器件碩凱ESD 碩凱TVS 大毅合金電阻RLP係列大毅合金電阻RLM係列華德合金電阻SFCA係列華德合金電阻HFCL係列

在高精密電子儀器、自動控製裝置、航空航天技術和國防科技領域中，經常霈要使用具有電阻值精度髙、電阻溫度係數低、分布電感及電容小、性能穩定和體積小的高格密電阻器，精密金屬膜電阻器可以滿足這些行業的使用要求，但是電阻溢度係數和分布參數方麵仍有一定差距。另外精密線繞電阻器在精度和溫度係數方麵可滿足要求，但分布參數較大而影響使用。精密金屬萡電阻器則是一種完全可以滿足上述技術要求，並且克服了金屬膜電阻器和精密線繞電阻器不足之處的一種新型精密電阻器。這種電阻器的阻值精度可達到±0.001％,電阻溫度係數最小可做到±0.3，分布電感約為0.1。

精密金屬箔電阻器

精密金屬萡電阻器具有上述特點是因為在電阻體材料、電阻器結構及工作原理方麵與金屬膜電阻器及精密線繞電阻器有著很大的不同，下麵我們具體來分析它的幾個方麵的優勢。
（1）在電阻體材料方麵，它所用的材料是厚度約為3pm的鎳鉻合金箔材料。在電性能上它與精密線繞電阻器使用的合金電阻絲相同，因為合金箔和電阻絲全是由大塊金屬采用不同工藝方法製造的電阻體材料。金厲膜則是采用真空蒸發法或陰極濺射法製造的薄膜，所以在電性能方麵不如合金箔優越。精密金屬箔電阻器適用F精密測童、計量和控製儀器儀表，數模轉換電路，國防科技和電訊等，特別適合於整個係統處於惡劣環境及高精度高穩定性場所中使用。

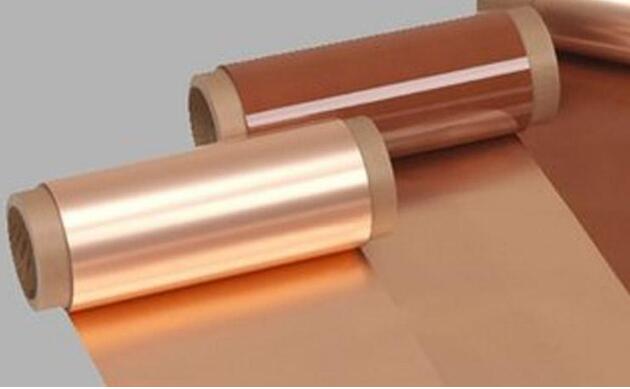

鎳鉻合金箔材料
（2）在結構方麵，精密金屬萡電阻器是利用粘結膠將合金箔粘貼到陶瓷基片上，金屬膜電阻器為圓柱體，精密線繞電阻器為圓柱型或扁柱型。因此，在分布參數方麵它比其他兩種電阻器都小得多。另外，在合金箔電阻條圖形上，除用光刻和腐蝕技術製造出相當阻值的電阻條之外，還留有一部分阻值精度調整區。可利用計算機和精密數字歐姆表進行測和調整，以便達到高精度技術指標。常用的直流電壓電流轉換電路，負載電阻上的電流精度主要由晶體管基極中聯接的電阻。在0~60\3範圍內要保持0.1％的精度，那麽在選用電阻時應保證達到0.05％的精度。這樣的電阻溫度係數要選用小於時才能符合技術要求。所以選用精度0.05％,電阻溫度係數為± 5的精密金屬箔電阻器最為合適。
陶瓷基片
（3）在電阻溫度係數方麵，精密金屬萡電阻器利用陶瓷基片和合金箔熱膨脹係數的不同，采用溫度係數補償方法來降低電阻溫度係數。因為合金箔粘貼在陶瓷基片上，基片對合金箔有一定約束作用。基體熱膨脹係數比合金箔熱膨脹係數小得多3當溫度升高吋，合金箔的膨脹受到基片約束即受到壓應力作用；當溫度降低時，合金箔則受到張應力作用。由於這兩種材料熱膨脹係數的不同，而產生的電阻溫度係數TCR‘都造負數，合金箔本身的電阻溫度係數為正數。合金箔電阻器電阻溫度係數：TCR為它們兩者之間的代數和，即rCR=TCJ^+TCR‘。在生產中，選用適當的各種材料，便可使合金箔電阻器的電阻溫度係數近似地等於零。
