ES02厚聲0.01精密ESD抗靜電厚膜電阻器參數介紹
Time 發布時間： 2021-12-29
Views 瀏覽次數： 1747 次
    厚聲ESD厚膜采用靜電放電發生器對RuO2厚膜電阻直接放電，研究了電阻阻值辯護率與阻值尺寸，阻值和ESD條件的關係，研究表明：厚膜貼片電阻阻值受ESD作用而下降；一樣的ESD和阻值條件下的阻值與尺寸成反比；一樣的阻值與ESD電壓成正比;10kΩ厚膜貼片電阻在ESD作用的阻值變化率波動很大,阻值變化率與阻值的關係成反比但會有減小的趨勢;如果對10kΩ厚膜貼片電阻重複增大的ESD電壓,除了寬度尺寸為0.45mm的阻值在8～10kV又一次回升以外,阻值逐漸下降。
厚聲貼片電阻
    ESD抗靜電厚膜貼片電阻
    產品係列：ES，產品型號：ES01，功率/電流：1/20W，溫度係數：±400ppm/℃，精度：±1％ ±5％，阻段/感值：1Ω≤R≤10Ω，包裝方式：T/R，標準包裝數量：10KPC/R，特性：STD。
    尺寸
規格型號 尺寸（毫米）
L W H A B
ES01(0201) 0.6±0.03 0.30±0.03 0.23±0.03 0.10±0.05 0.15±0.05
ES02(0402) 1.00±0.10 0.50±0.05 0.35±0.05 0.20±0.10 0.25±0.10
ES03(0603) 1.6±0.1 0.8±0.1 0.45±0.1 0.3±0.2 0.3±0.2
ES05(0805) 2.0±0.15 1.25±0.15/-0.10 0.55±0.10 0.4±0.2 0.4±0.2
ES06(1206) 3.10±0.15 1.55±0.15/-0.10 0.55±0.10 0.45±0.20 0.45±0.20
ES07(1210) 3.10±0.10 2.60±0.20 0.55±0.10 0.50±0.25 0.50±0.20


    電阻範圍

規格 70℃額定功率(W) 最大工作電壓(V) 最大過在電壓(V) 介質耐壓(V) 電阻範圍1%&5%（Ω）
 		 運行溫度
ES01 1/20 25 50     -- 1~10m -55＋155℃
ES02 1/16 50 100 100
ES03 1/4 150 200 300
ES05 2/5 200 400 500
ES06 2/3 500 1000 500
ES07 1/2 800 1500 500

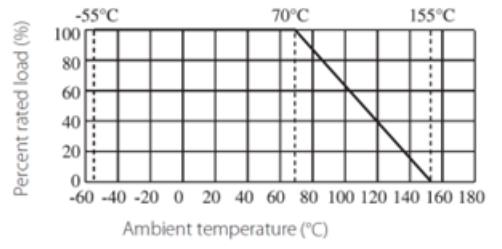

    降額曲線
    額定功率將根據環境溫度從-55℃到155℃的連續負載而變化。它在-55到70℃之間是恒定的，當溫度從70升高到155℃時，減額為零。
厚聲抗靜電厚膜貼片電阻額定降壓曲線圖
    額定電壓：電阻器應具有額定直流（DC）連續工作電壓或近似正弦波商用線路交流（AC）連續工作電壓均方根（RMS）根據以下公式確定的額定功率對應的頻率和波形：
    RCWV= √PxR    備注：RCWV：額定連續工作電壓（伏）P：額定功率（瓦特）R：標稱電阻（Ω）在任何情況下，額定直流或均方根交流連續工作電壓都不得大於適用的最大值。過載電壓為RCWV的2.5倍或最大過載電壓，以較低者為準。

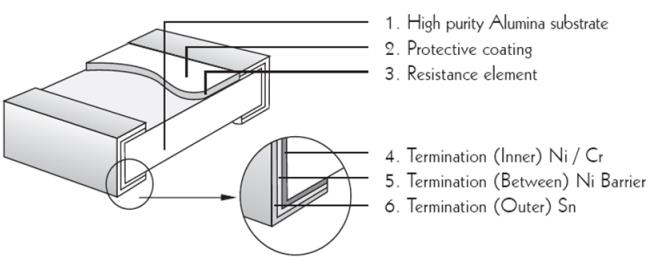

    結構示意圖
     ESD抗靜電厚膜貼片電阻
    ①High purity Alumina substrate： 高純氧化鋁基板
    ②Protective coating： 保護塗層
    ③Resistance element：電阻元件
    ④Termination（Inner）Ni/Cr：終端（內部）鎳/鉻
    ⑤Termination（Between）Ni Barrier： 端接（中間）鎳
    ⑥Termination（Outer）Sn：終端（外部）序列號
    以上是厚聲抗靜電厚膜貼片電阻部分參數的介紹，聯係在線客服可獲得完整的結局方案。
